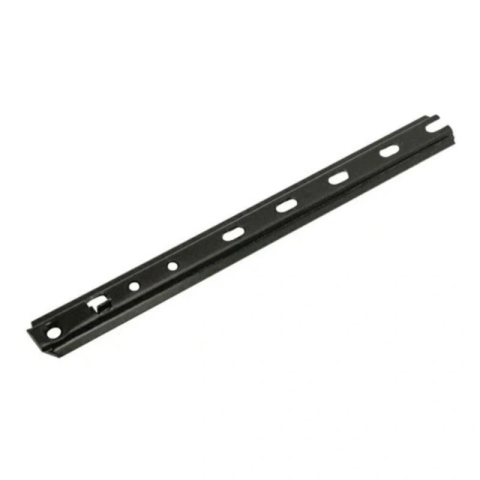

Крепеж OSFIX Конструктор предназначен для скрытого монтажа фасадных досок: планкена скошенного и прямого, имитации бруса, блок-хауса. Крепление имеет термодиффузное цинковое покрытие, надежно защищающее его от коррозии.

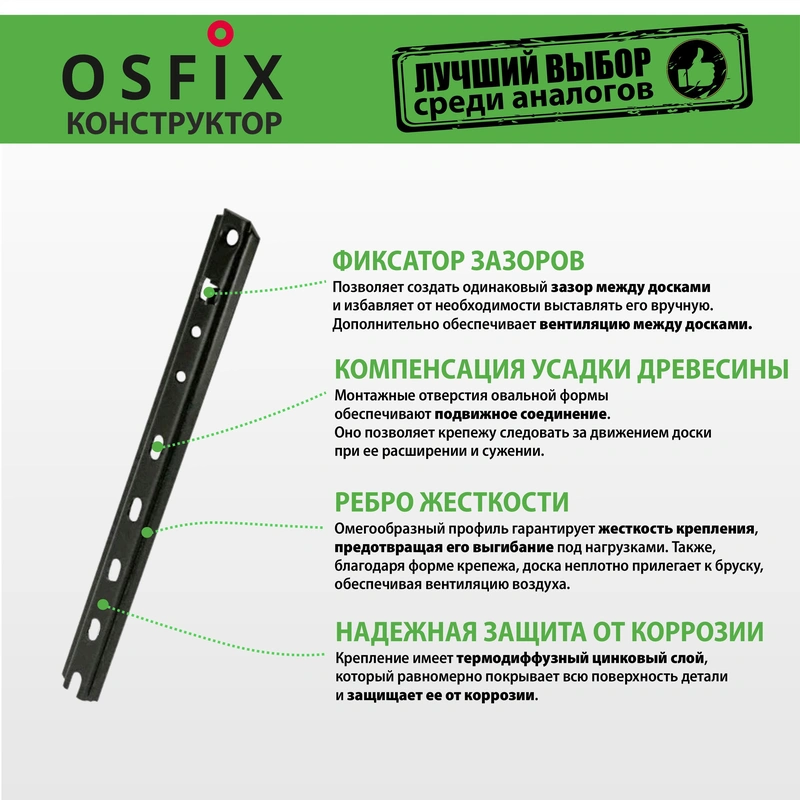

Преимущества:

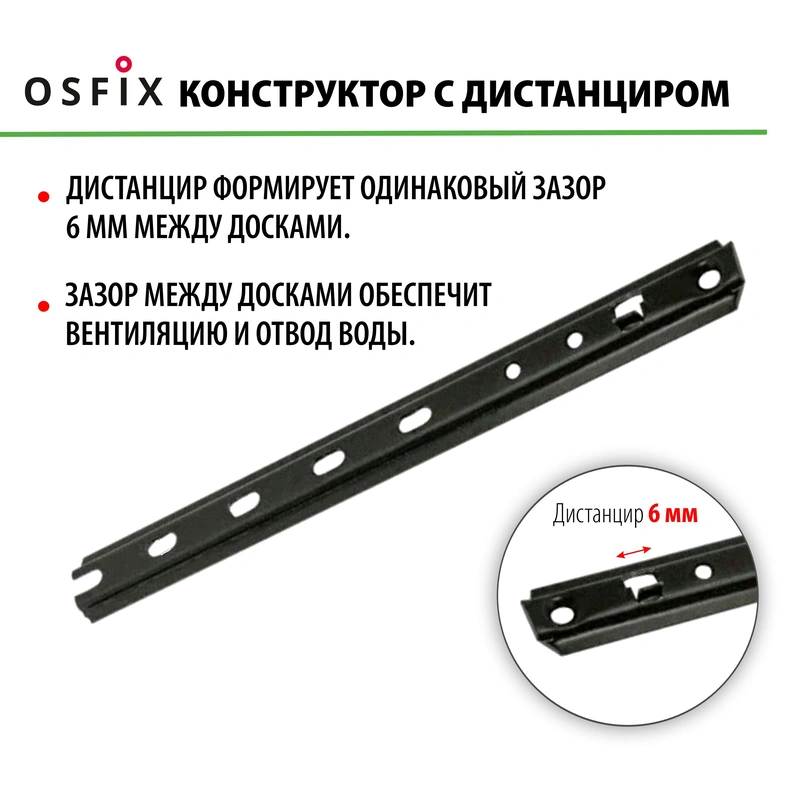

- Дистанцир создает автоматический зазор в 6 мм между досками, который обеспечивает вентиляцию воздуха и отвод воды.
- Монтажные отверстия овальной формы оставляют саморезу запас хода на случай набухания и усушки доски.
- Омегообразный профиль придает дополнительную жесткость крепежу и предотвращает его выгибание под нагрузкой.
Для удобного и быстрого монтажа предварительно нанесите разметку на тыльную сторону обшивочных досок. Линия разметки должна приходится на середину бруска, к которой будет крепиться доска. Для обрешетки рекомендуется использовать бруски шириной не менее 40 мм.
Рисунок 1. Разметка досок
Установите OSFIX Конструктор на доску так, чтобы выпирающая часть крепежа (дистанцир) прилегала к ребру доски. С помощью дистанцира расстояние между досками на всей обшивке будет одинаковым и останется компенсационный зазор на случай температурных расширений. Это необходимо, т.к. во время эксплуатации доска может расширяться и сужаться в зависимости от климатических условий.
Для фиксации крепления используйте потайные саморезы размером 4*16 мм и больше. Во избежание коррозии выбирайте саморезы из оцинкованной или нержавеющей стали.
Рисунок 2. Монтаж OSFIX Конструктор к доске
Закрепите OSFIX Конструктор вдоль линии разметки со смещением: на досках одного ряда крепеж располагается справа от указанной линии, на досках следующего ряда – слева и т.д.
Рисунок 3. Монтаж OSFIX Конструктор со смещением
С помощью строительного уровня обозначьте стартовую линию на направляющих. Ориентируясь на эту отметку, установите первую доску, выровняйте ее и закрепите, вкрутив саморезы в монтажные отверстия с обеих сторон крепления OSFIX Конструктор.
Рисунок 4. Установка первой доски
Установите вторую доску с креплением OSFIX Конструктор так, чтобы нижняя часть крепежа на монтируемой доске заходила в зазор между направляющей и первой доской. Доведите монтируемую доску до дистанцира. Закрепите саморезами с верхней стороны крепления OSFIX Конструктор. Аналогичным образом монтируйте все последующие доски.
Рисунок 5. Монтаж второй и последующих досок

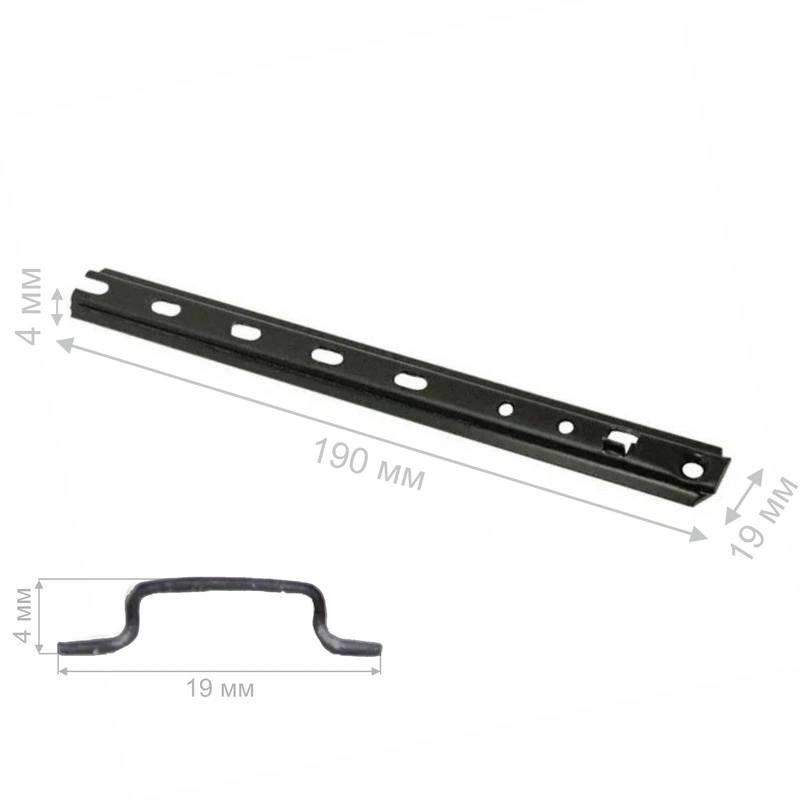

OSFIX Конструктор 190 предназначен для монтажа досок шириной 90-145 мм. Расход креплений зависит от ширины используемой доски.
Для доски шириной 90 мм на обшивку 1 м² потребуется:
- 23 крепления OSFIX Конструктор 190;
- 46 саморезов размером 4*16 мм — для крепления к доске;
- 23 самореза размером 4*30 мм (+1 шт. для стартовой доски) — для крепления к лаге.
Для доски шириной 145 мм на обшивку 1 м² потребуется:
