Опора скользящая открытая применяется для создания подвижной стропильной системы в деревянном домостроении. Скользящая опора позволяет стропилам смещаться относительно стен при неизбежной усадке здания. Благодаря подвижности стропил сохраняется целостность всей конструкции.
Подробнее о скользящей опоре для стропил смотрите в видео:
Преимущества:
- Сохранение геометрии кровли. Стропила на скользящих опорах могут двигаться вверх-вниз в пределах запаса хода, подстраиваясь под усадку здания.
- Надежное крепление. Кровельная система на скользящих опорах выдерживает высокие ветровые или снеговые нагрузки.
- Простой монтаж. Скользящие опоры ускоряют установку стропил, т.к. их не нужно подгонять строго по размеру.
Почему нельзя монтировать стропила к срубу на жесткое крепление?
Для дома из бревна или бруса нужно выбирать способ крепления стропил с учетом, что древесина может усыхать и расширятся в зависимости от условий окружающей среды. Жесткое крепление стропил (на металлические уголки, гвозди, скобы) к срубу недопустимо, т.к. при усадке дома кровельная конструкция может деформироваться.
Скользящие опоры для стропил применяются в тандеме с шарнирным соединением. Скользящие опоры фиксируют стропила к стене внизу, а шарнирное крепление соединяет стропильные ноги в коньке. Подробнее о монтаже подвижной стропильной системы смотрите в видео:
Перед монтажом стропил на верхних венцах сруба необходимо сделать запилы с шагом, равным ширине утеплителя. На таком же расстоянии делаются отметки в местах крепления стропил в коньке. В запил кладется утеплитель, поверх которого устанавливаются стропильные ноги (рис. 1).
Рисунок 1. Монтаж стропил в запилы

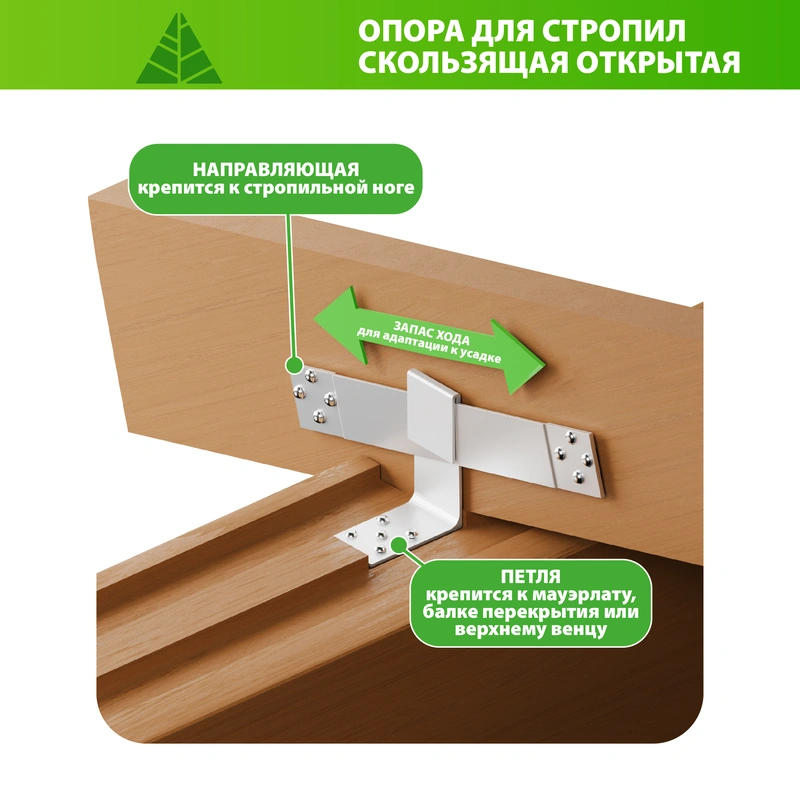

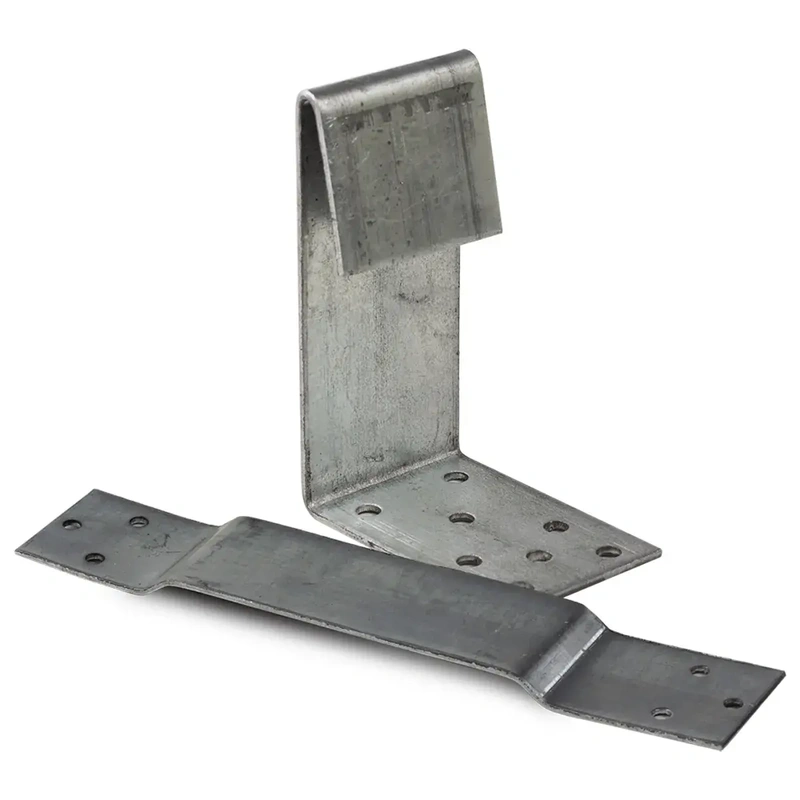

Скользящие опоры устанавливаются в нижней части стропил. Крепежный элемент состоит из двух частей — уголка с крюком и направляющей. При усадке конструкции уголок сможет свободно двигаться по пластине, при этом крюк не позволит стропилам «улететь» при ветровой нагрузке.
Уголок монтируется к верхнему брусу сруба под прямым углом с помощью конструкционных саморезов — они прочно фиксируют крепеж, не ломаются и не вылетают при усадке.

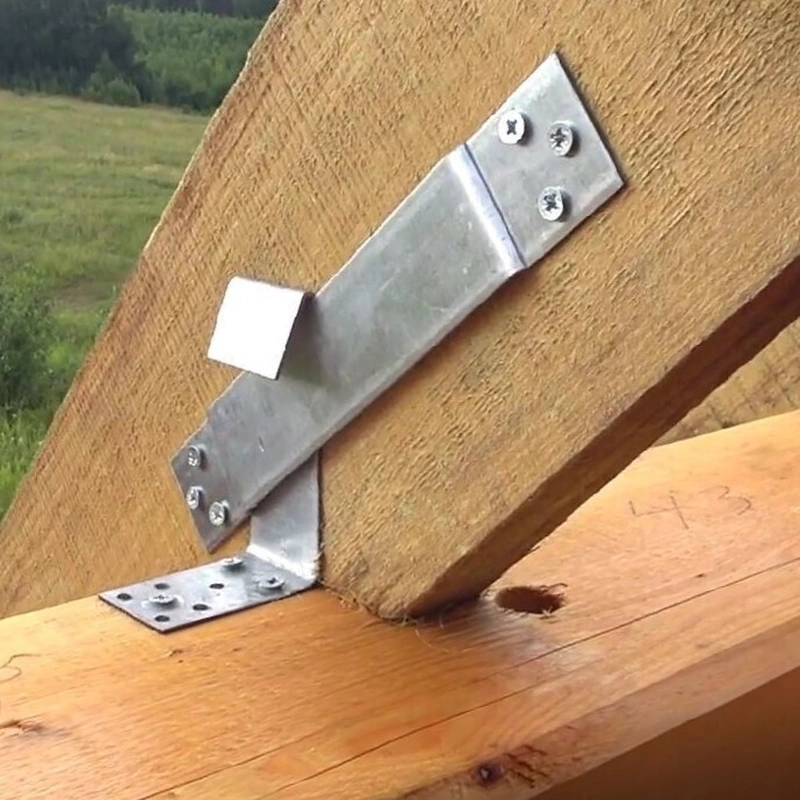

Затем в крюк вставляется пластина, сдвигается вверх до упора в крюк и крепится к стропильной ноге строго параллельно доске (рис.2). Если не соблюдать эти правила монтажа, крюк не сможет скользить по направляющей или выскочит из нее.
Рисунок 2. Монтаж стропил на скользящие опоры
Крепление стропил в коньке также должно быть подвижным. Для этого можно использовать металлические пластины и шпильки, создающие шарнирное соединение (рис. 3).
Рисунок 3. Шарнирное соединение стропил
Пластины, закрепленные с обеих сторон стропил на шпильки и гайки, соединяют их в коньке. При этом соединенные между собой стропильные ноги могут двигаться независимо друг от друга, если одна стена просядет сильнее, чем другая.
