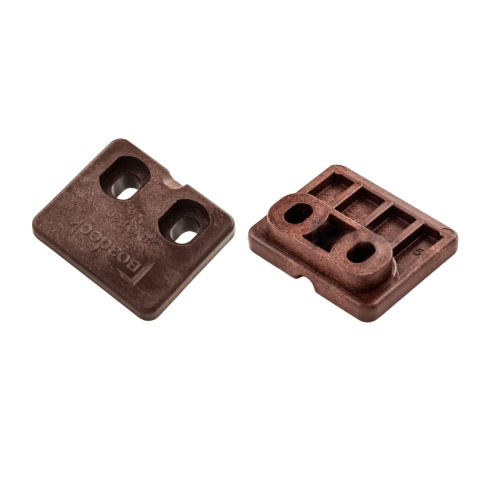

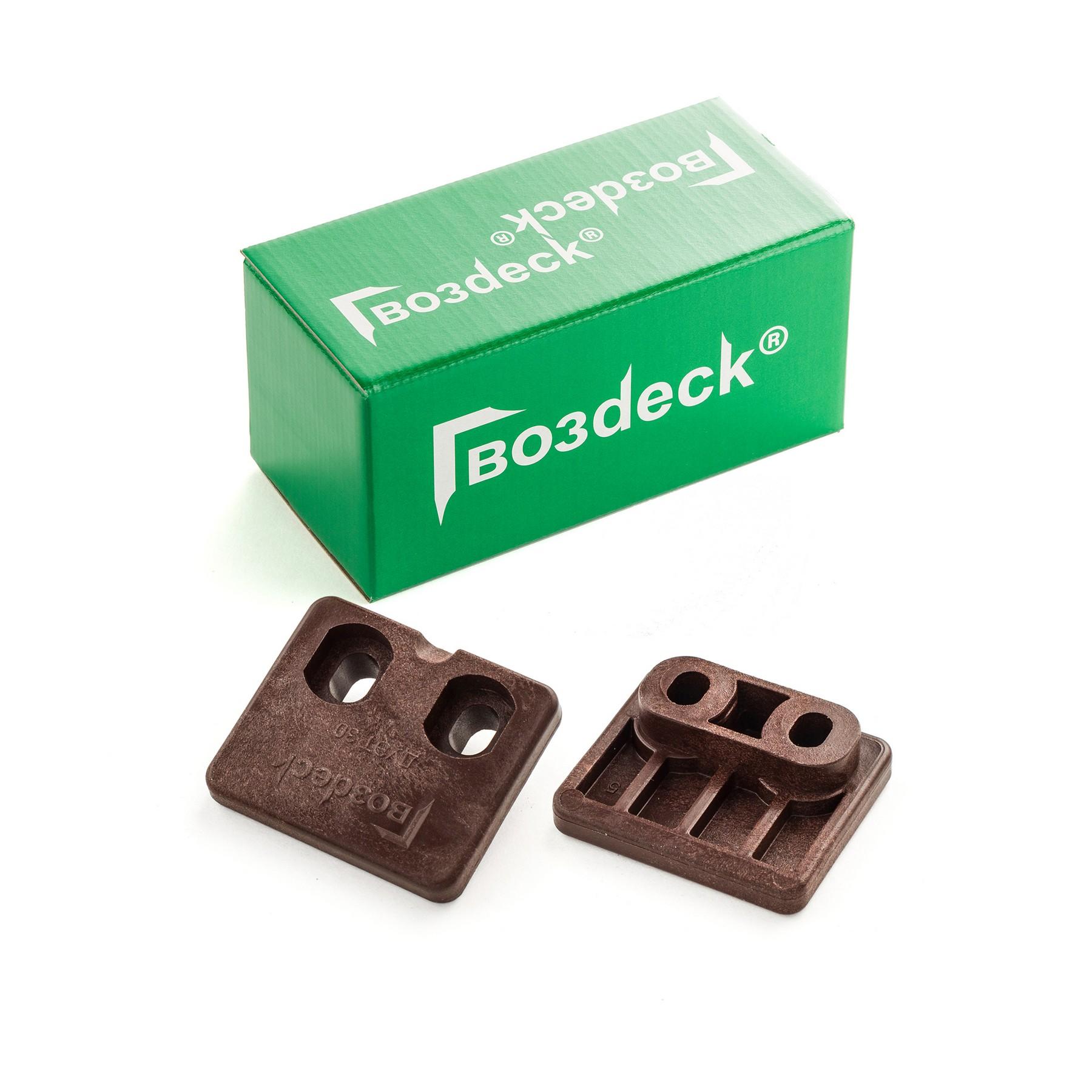

Скрытый парный крепеж Дуэт 30 предназначен для монтажа реек, брусков, планкена шириной 45-75 мм.
Преимущества:
- Невидим на обшивке.
- Выполнен из капролона и устойчив к агрессивным условиям (дождю, снегу, солнечным лучам).
- Подходит для монтажа не вертикальную и горизонтальную поверхность.
- Создает ощущение парящей конструкции, обеспечивает вентиляцию воздуха.

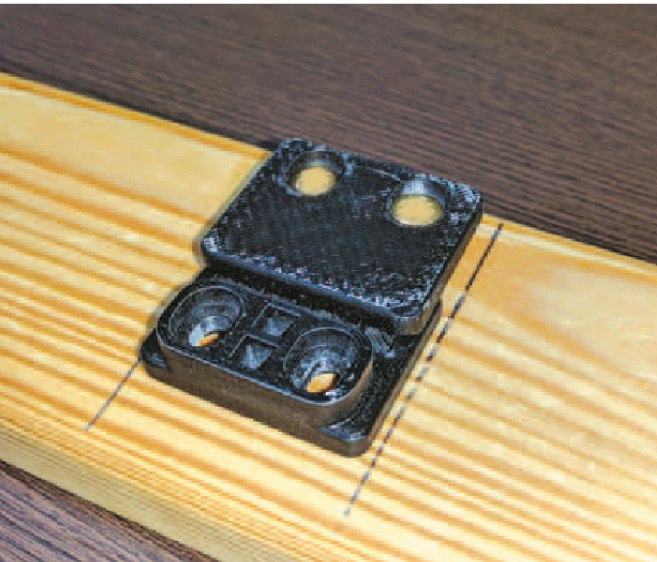

На тыльную сторону доски нанесите отметки, обозначающие положение направляющих, к которым будет крепится доска. По разметке установите один элемент крепежа Дуэт 30, зафиксировав его на саморезы (рис. 1).
Рисунок 1. Монтаж Дуэт 30 к доске
На направляющих стойках сделайте отметки, обозначающие место будущего расположения доски (рис. 2).
Рисунок 2. Разметка направляющих

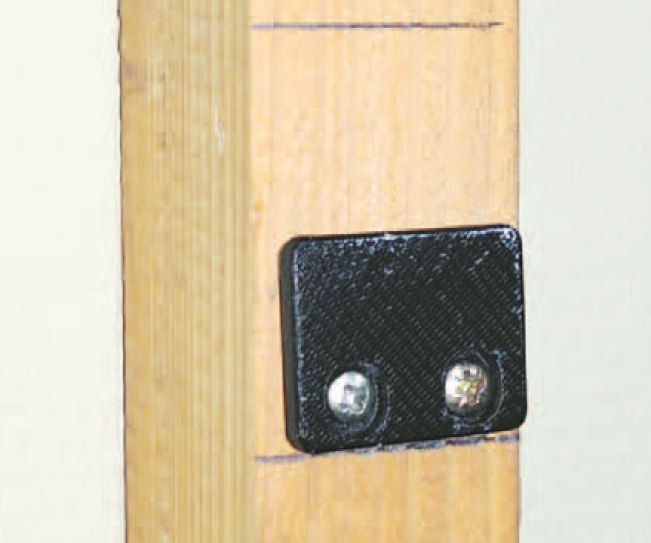

В зоне разметки установите крепеж Дуэт 30, зафиксируйте его на саморезы (рис. 3).
Рисунок 3. Монтаж Дуэт 30 к направляющей

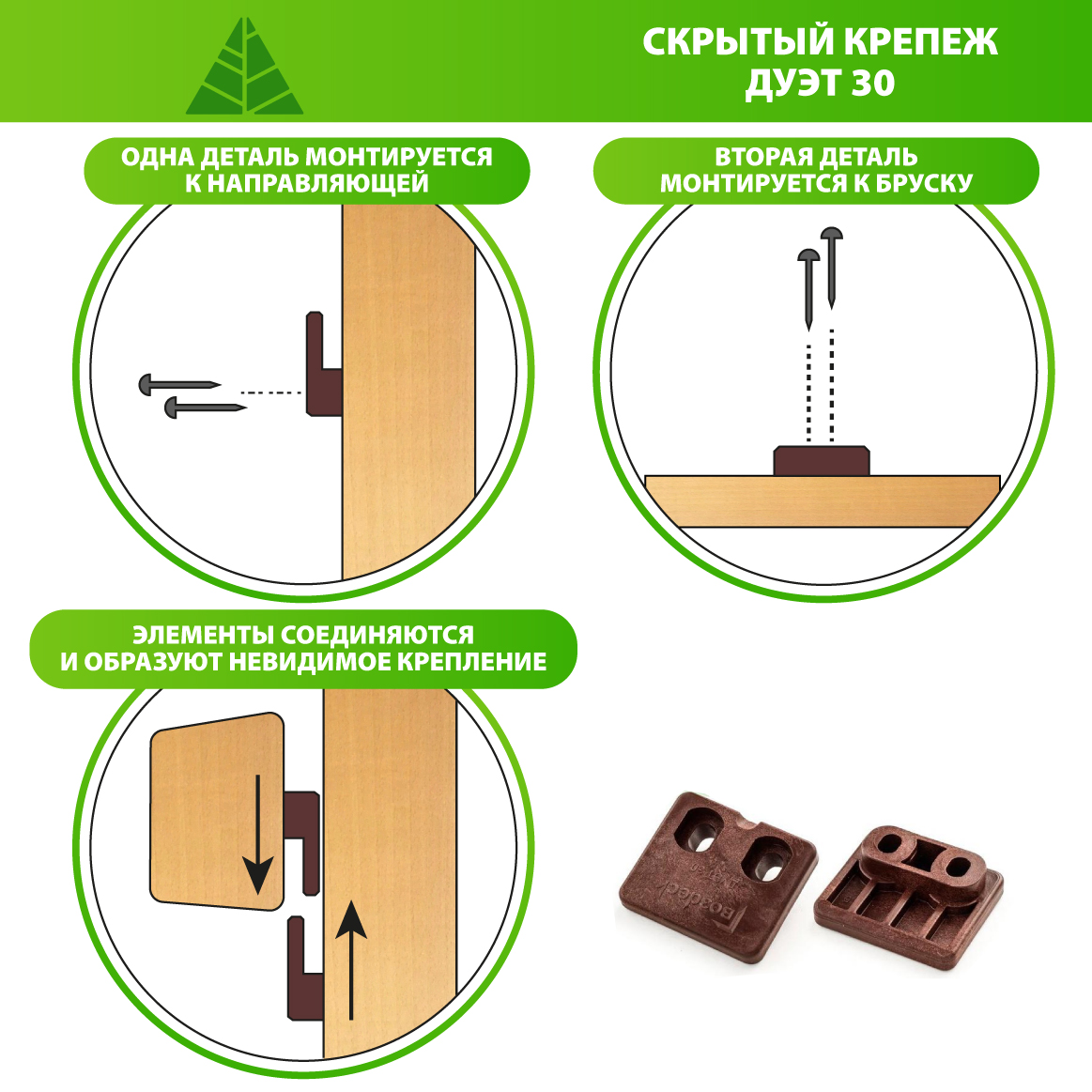

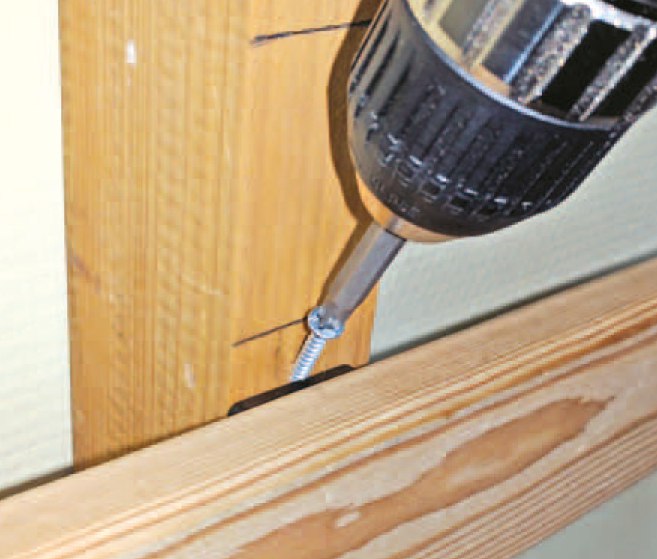

Последовательно снизу вверх установите доски на направляющие, состыковав крепления Дуэт 30. Зафиксируйте доску, вкрутив стопорный саморез по диагонали в направляющую (рис. 4).

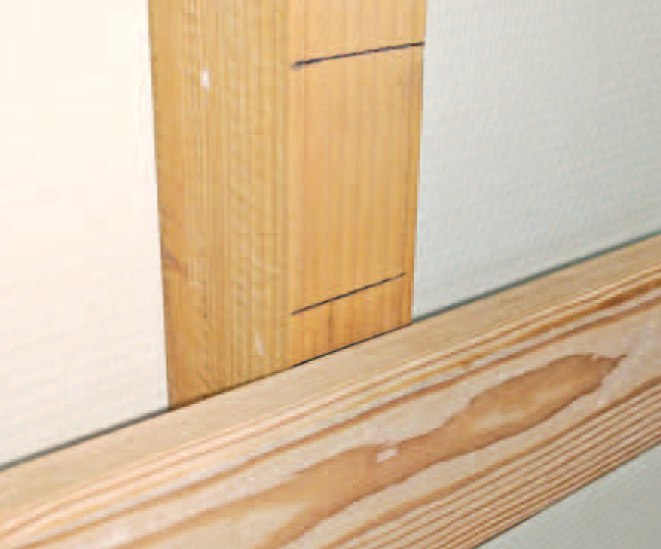

Рисунок 4. Монтаж доски к направляющей

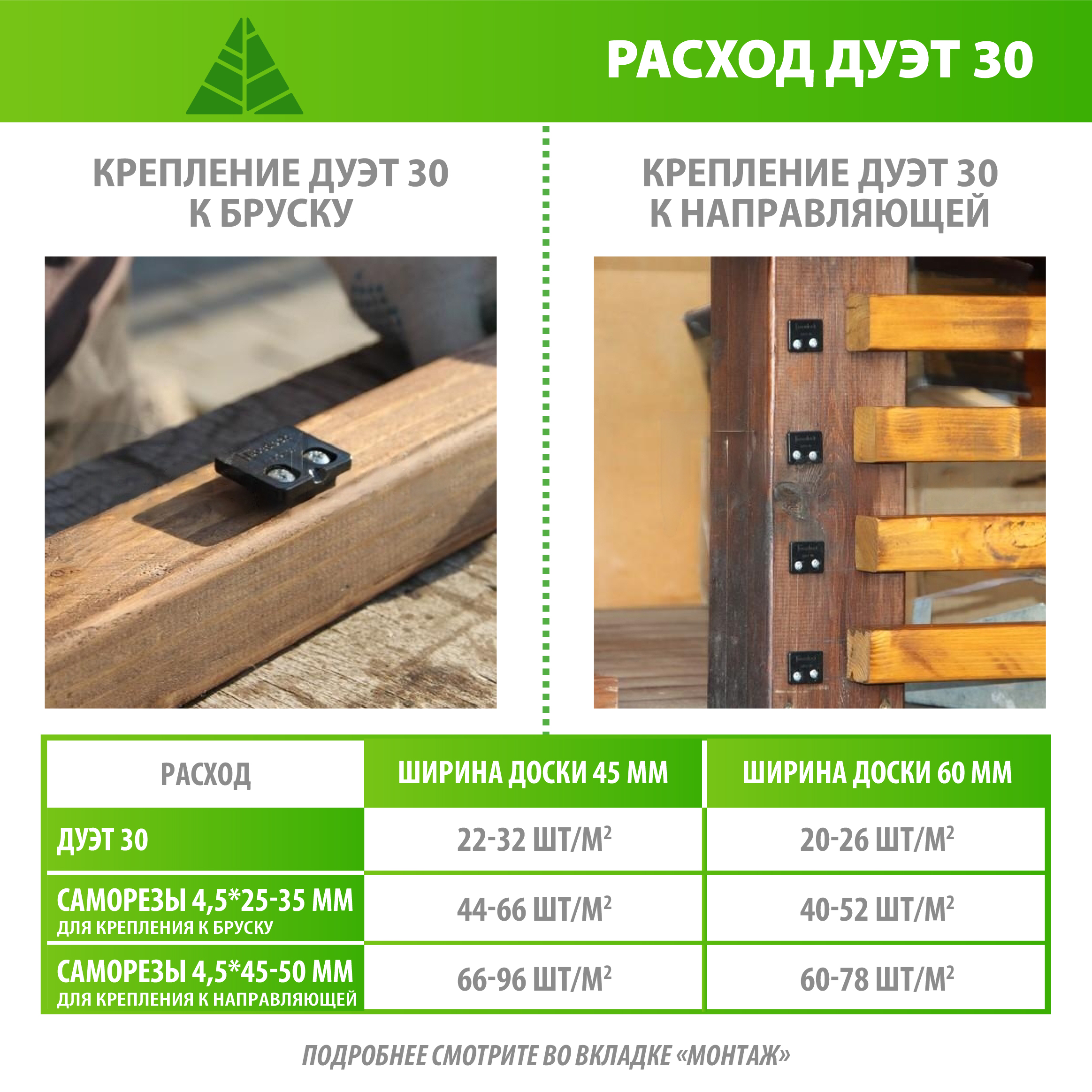

Дуэт 30 предназначен для скрытого монтажа досок шириной 45-75 мм. Расход креплений зависит от ширины используемых досок и монтажного зазора между ними.
Для доски шириной 45 мм на обшивку 1 м² при монтажном зазоре 15 мм потребуется:
- 32 крепления Дуэт 30;
- 64 самореза размером 4*25 мм — для крепления к доске;
- 96 саморезов размером 4*50 мм — для крепления к лаге.
Для доски шириной 45 мм на обшивку 1 м² при монтажном зазоре 45 мм потребуется:
- 22 крепления Дуэт 30;
- 44 самореза размером 4*25 мм — для крепления к доске;
- 66 саморезов размером 4*50 мм — для крепления к лаге.
Для доски шириной 60 мм на обшивку 1 м² при монтажном зазоре 15 мм потребуется:
- 26 крепления Дуэт 30;
- 52 самореза размером 4*35 мм — для крепления к доске;
- 78 саморезов размером 4*50 мм — для крепления к лаге.
Для доски шириной 45 мм на обшивку 1 м² при монтажном зазоре 40 мм потребуется:
- 20 крепления Дуэт 30;
- 40 самореза размером 4*35 мм — для крепления к доске;
- 60 саморезов размером 4*50 мм — для крепления к лаге.
ВАЖНО! Расход указан для рекомендуемого расстояния 500 мм между лагами/направляющими.
