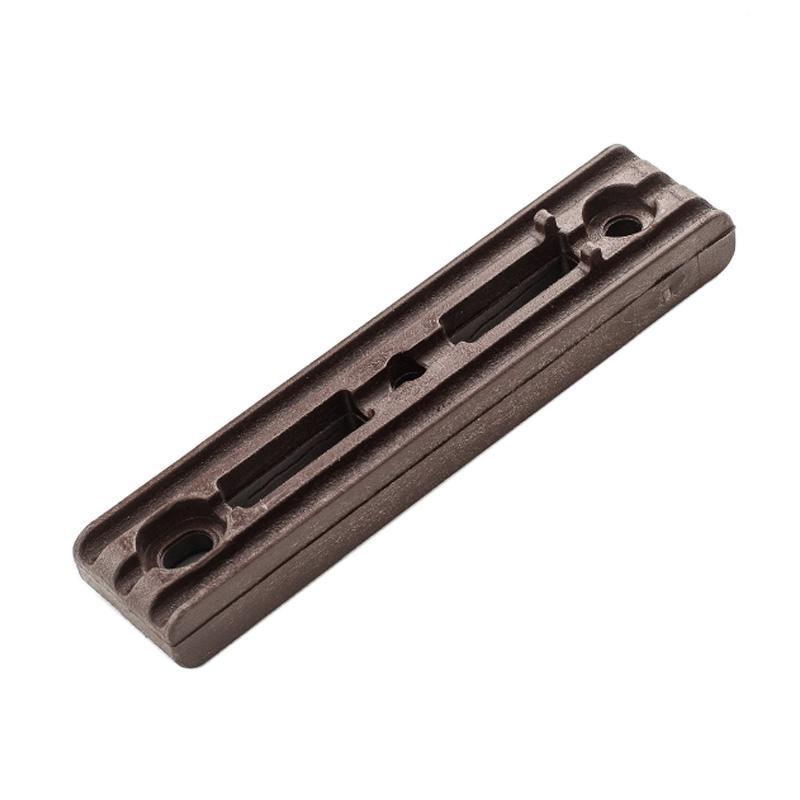

Парный крепеж Дуэт 90 предназначен для скрытого монтажа досок шириной 140-200 мм на вертикальную и горизонтальную поверхность.

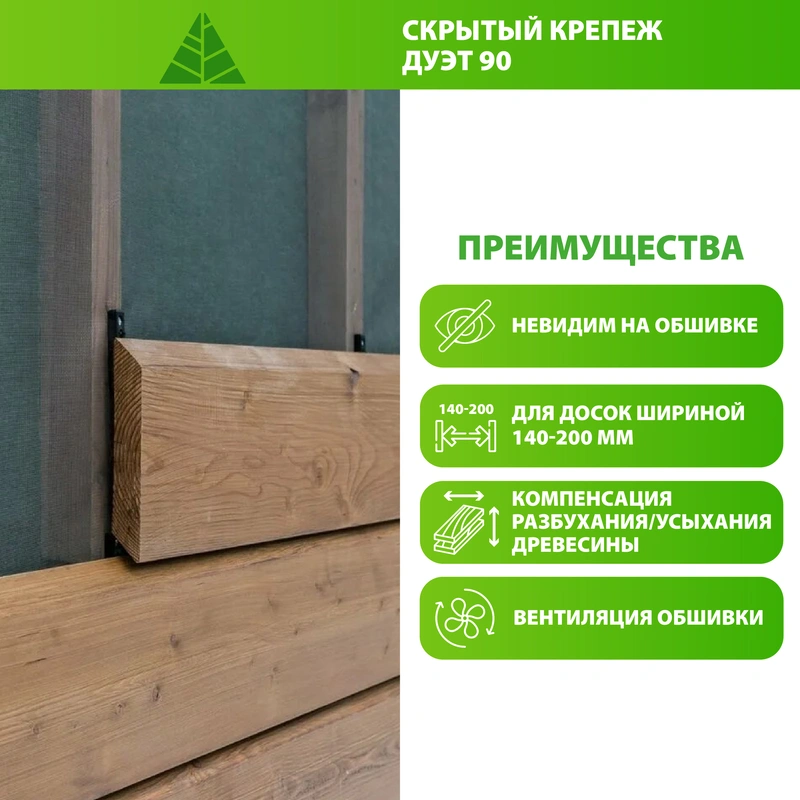

Преимущества:
- Не боится влаги, т.к. выполнен из композиционного полимерного материала.
- Продлевает срок службы конструкции за счет вентиляции воздуха.
- Компенсирует разбухание/усушку доски, не допускает коробления.

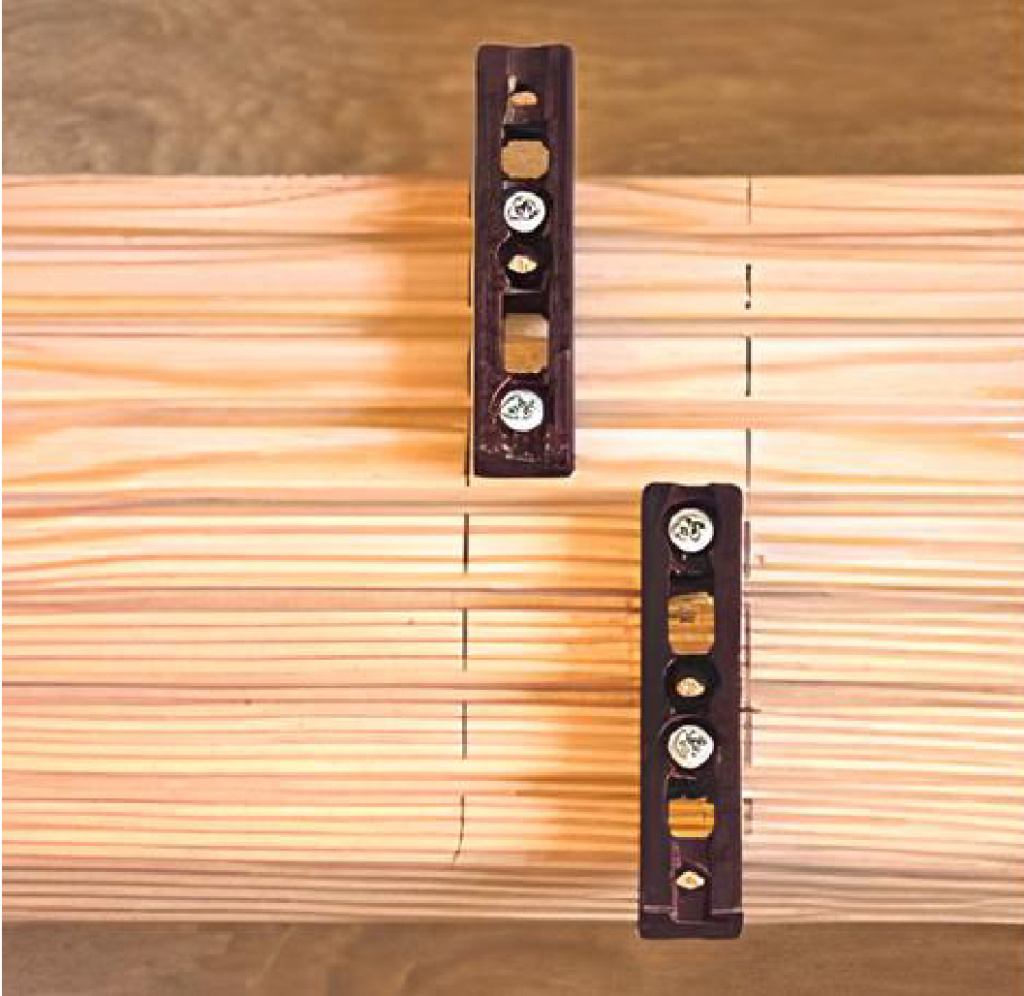

На тыльную сторону доски нанесите отметки, совпадающие с расположением лаг. Установите Дуэт 90 вдоль линии разметки так, чтобы ограничители на крепеже упирались в край доски. Зафиксируйте Дуэт 90 к доске саморезами (рис. 1).
Рисунок 1. Монтаж Дуэт 90 к доске

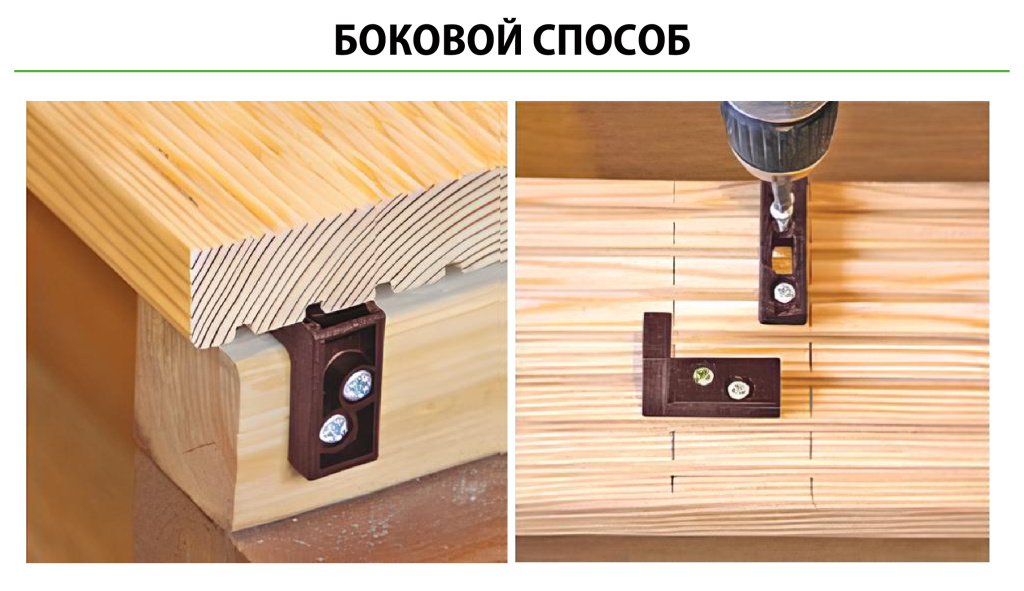

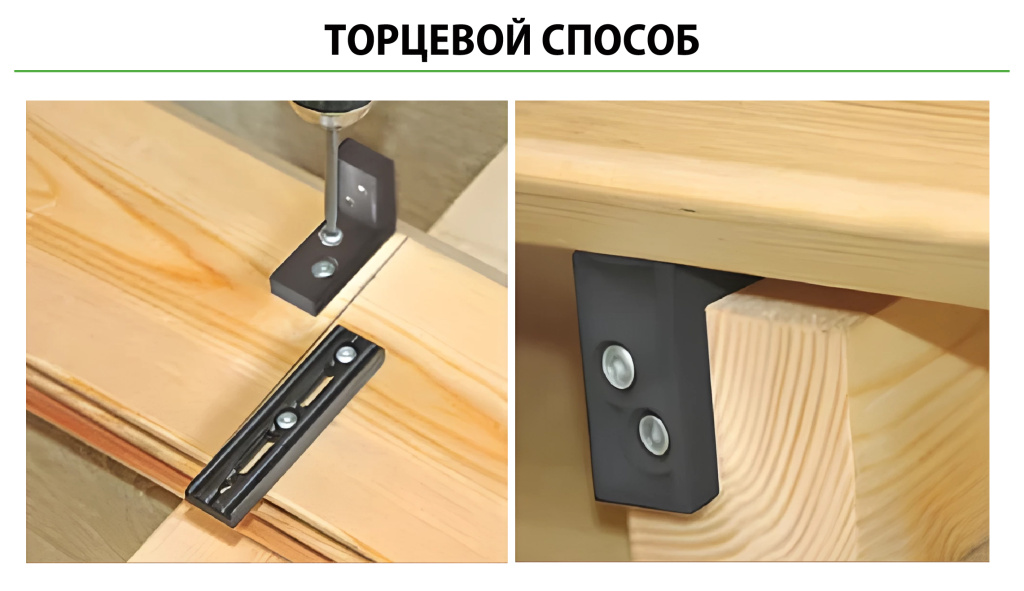

На стартовую доску закрепите на саморезы один элемент Дуэт 90 и один элемент Дуэт Старт согласно выбранному способу монтажа — боковому или торцевому (рис. 2). При боковом способе Дуэт Старт крепится сбоку лаги, при торцевом — с торца.
Рисунок 2. Монтаж стартовой доски

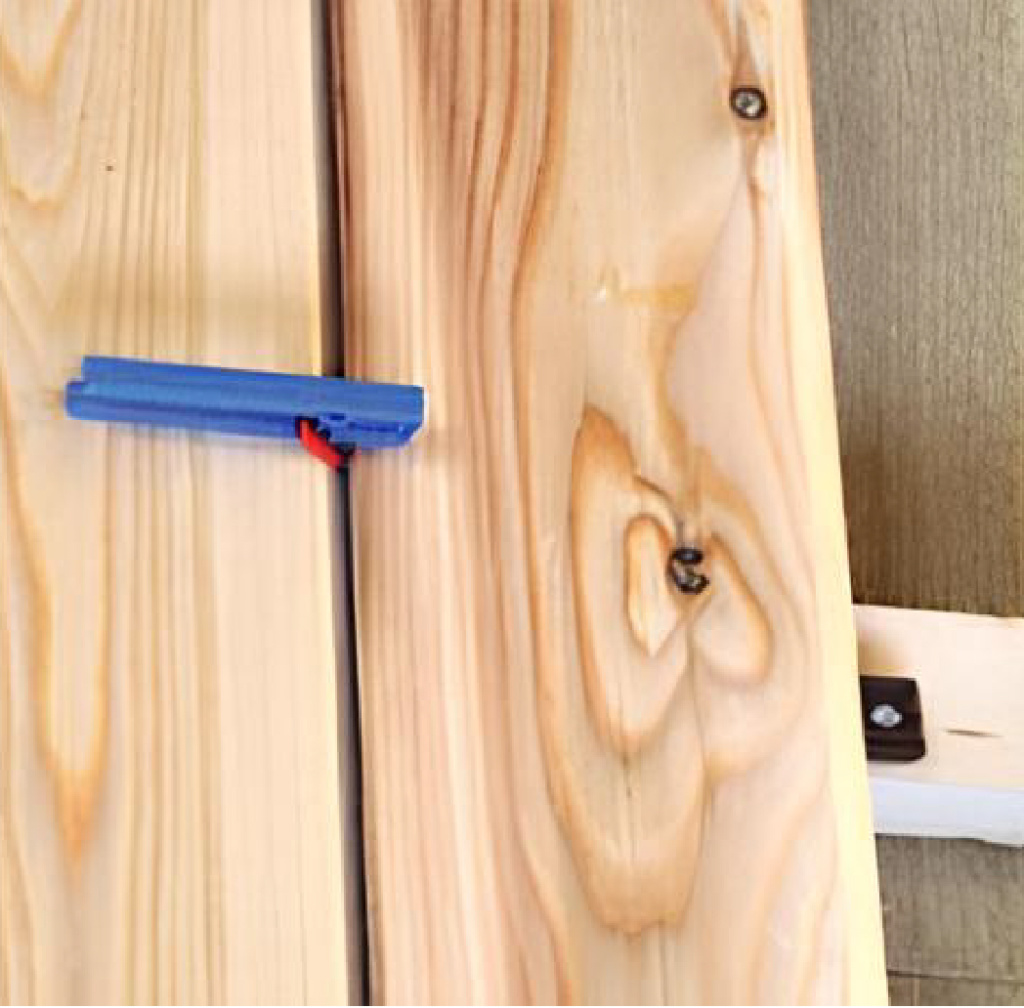

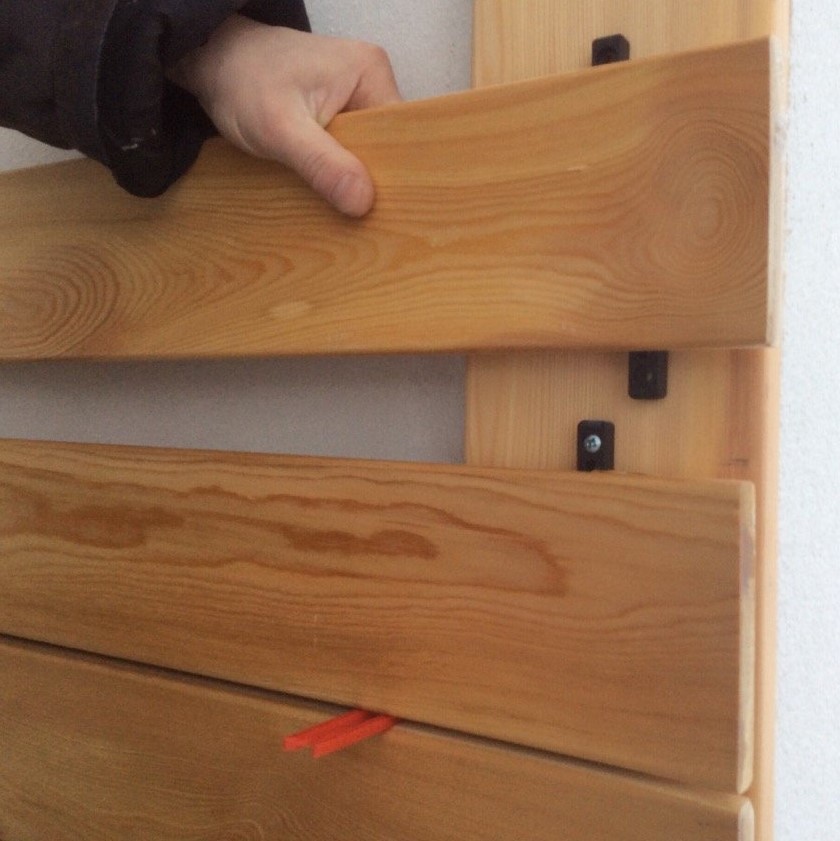

Установите доски с закрепленными крепежами Дуэт 90 на лаги, оставляя монтажные зазоры с помощью А-спейсеров (рис. 3).
Рисунок 3. Выставление монтажных зазоров

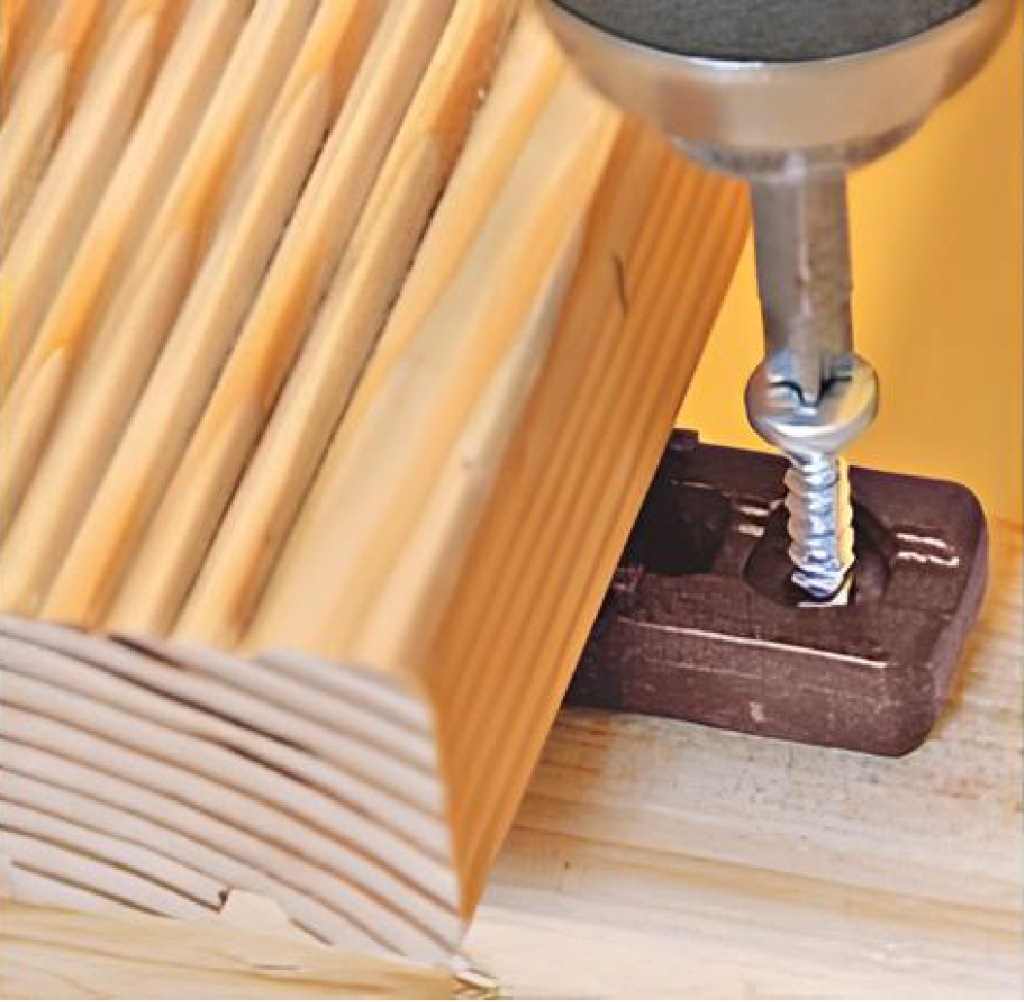

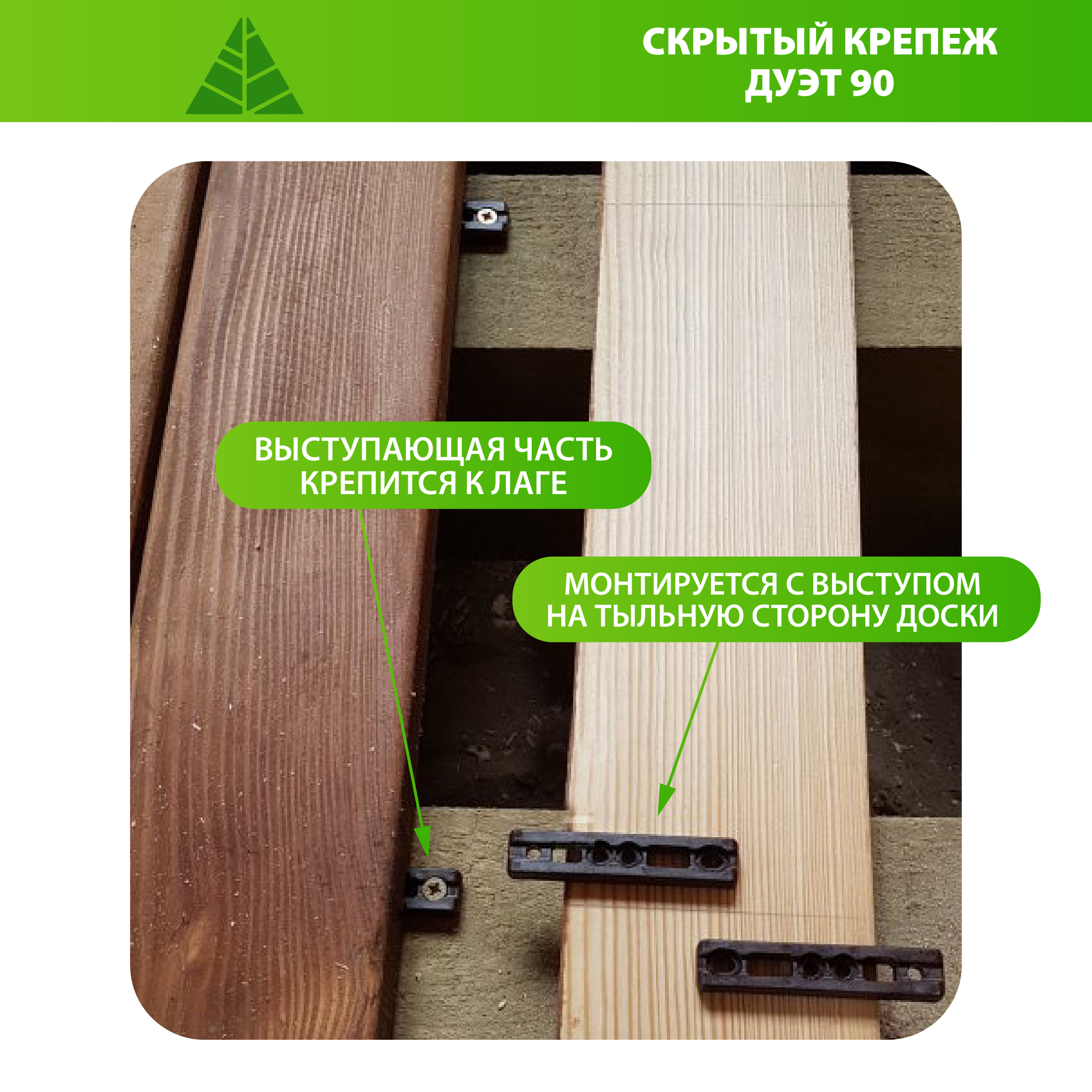

Выступающую часть крепежа зафиксируйте на саморез к лаге (рис. 4). Последнюю доску закрепите аналогично стартовой боковым или торцевым способом.
Рисунок 4. Монтаж досок к лаге

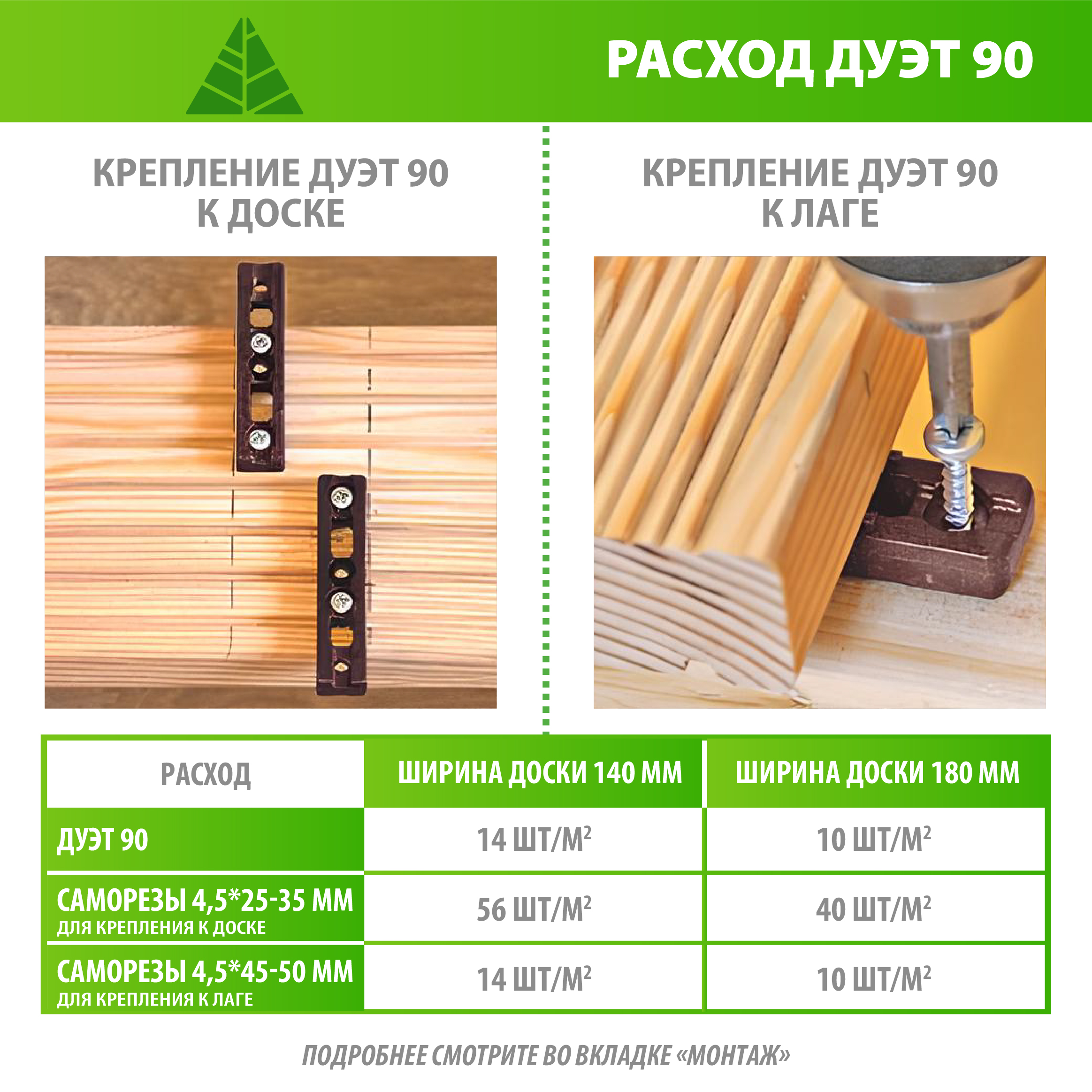

Дуэт 90 предназначен для скрытого монтажа досок шириной 140-200 мм. Расход креплений зависит от ширины используемых досок и монтажного зазора между ними.
Для доски шириной 140 мм на обшивку 1 м² при монтажном зазоре 7 мм потребуется:
- 14 крепления Дуэт 90;
- 56 самореза размером 4*35 мм — для крепления к доске;
- 14 саморезов размером 4*50 мм — для крепления к лаге.
Для доски шириной 180 мм на обшивку 1 м² при монтажном зазоре 7 мм потребуется:
- 10 крепления Дуэт 90;
- 40 самореза размером 4*35 мм — для крепления к доске;
- 10 саморезов размером 4*50 мм — для крепления к лаге.
ВАЖНО! Расход указан для рекомендуемого расстояния 500 мм между лагами/направляющими.
